一、 按代际与发展阶段分类（最常用的分类法）

这种分类方法反映了半导体材料技术的发展历程和市场应用的主流变化。

第一代半导体材料

代表：硅、锗

特点：

硅 是当今全球95%以上半导体产业的基础。

资源丰富、成本低、技术最成熟、工艺最完善。

禁带宽度较窄（硅：1.12 eV），性能上适用于常规的集成电路和低频、中低压应用。

应用：CPU、存储器、逻辑芯片、模拟芯片等绝大多数集成电路。

现状：锗已很少用于主流集成电路，但硅仍是绝对的主导材料。

第二代半导体材料

代表：砷化镓、磷化铟

特点：

具有高电子迁移率和直接带隙。

适用于高频、高速、以及光电子领域。

但材料成本高、毒性大、机械强度较差，难以替代硅做大规模集成电路。

应用：

微波射频器件：手机功放、卫星通信、雷达。

光电子器件：激光器、发光二极管。

第三代半导体材料（宽禁带半导体）

代表：碳化硅、氮化镓

特点：

禁带宽度大（通常 > 2.7eV），因此被称为“宽禁带半导体”。

击穿电场高、热导率高、耐高温、抗辐射。

非常适合制造高温、高频、高功率的电子器件。

应用：

碳化硅：新能源汽车的电驱系统、车载充电器、充电桩、智能电网、工业电机驱动。

氮化镓：快速充电器、5G基站射频器件、高性能电源、微型激光器。

二、 按化学成分分类

1. 元素半导体

由单一元素构成的半导体。

代表：硅、锗

硒、碲 等也曾被研究，但性能和应用远不及硅。

2. 化合物半导体

由两种或两种以上元素按一定化学计量比化合而成。这是高性能和专用半导体器件的主要来源。

III-V族化合物：由元素周期表中III族和V族元素构成。

代表：砷化镓、磷化铟、氮化镓。

特点：电子迁移率高，多为直接带隙，是高频通信和光电子领域的核心材料。

II-VI族化合物：由II族和VI族元素构成。

代表：硫化锌、碲化镉。

特点：主要用于光电子领域，如红外探测、发光器件。

IV-IV族化合物：

代表：碳化硅。

氧化物半导体：

代表：氧化锌、氧化镓。

特点：氧化镓 是新兴的超宽禁带半导体，在超高功率器件方面潜力巨大。

三、 按形态与集成度分类

这反映了材料制备和器件制造工艺的不同。

1. 体材料

指具有一定三维尺寸的半导体单晶材料。

特点：早期的晶体管和二极管直接由这种材料制成。

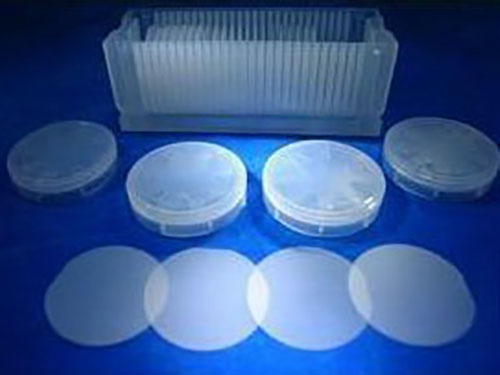

示例：从圆柱形硅锭上切割下来的硅晶圆。

2. 薄膜材料

通过在衬底（如硅片、蓝宝石）上生长一层极薄的半导体单晶或多晶层而形成。

特点：这是现代半导体工艺的主流，可以实现复杂的多层结构。

示例：

外延片：在硅衬底上生长一层更纯净的硅单晶层。

异质结结构：由两种不同半导体材料（如GaAs和AlGaAs）形成的薄层结构，能产生优异的电学和光学特性，是高性能晶体管和激光器的基础。

四、 其他新兴半导体材料

这些材料代表了未来的技术前沿，目前大多处于研发或早期应用阶段。

低维半导体材料：

二维材料：如石墨烯（零带隙，导电性极佳）、过渡金属硫化物（如二硫化钼，具有类似硅的半导体特性）。它们只有原子层厚度，是未来超薄、柔性电子器件的候选材料。

宽禁带/超宽禁带半导体：

氧化镓：禁带宽度远超碳化硅和氮化镓，在超高功率密度应用上前景广阔。

金刚石：被誉为“终极半导体”，具有极高的热导率和击穿电场，但制备技术难度极大。

有机半导体：

代表：并五苯等有机聚合物。

特点：成本低、可溶液加工、具有柔性。

应用：OLED显示、柔性电子、射频识别标签。

总结表格

希望这个全面的分类能帮助您更好地理解和记忆半导体材料的世界。
